工业纯铁的锻造温度

来源: 余姚市通达钢材有限公司  作者: http://www.chuntie.com.cn/  时间: 2013-02-05

　　一般说来，铁从来不会是纯的。含碳量低于0.0218%的铁碳合金称为工业纯铁，在室温时其主要成分是铁素体和渗碳体。工业纯铁在结晶后继续冷却至室温的过程中发生同素异构转变，组织成分也发生变化。

　　工业纯铁在一定的温度范围内发生同素异构转变，造成的体积突变，会形成应力集中，加上渗碳体的析出，使得塑性大大降低。工业纯铁在低温受载和高变形速率时，也经常会出现脆性破坏的现象。所以工业纯铁的锻造温度范围为两个区域，即高温区1350~1150℃，低温区850~650℃。正确的碳钢锻造温度范围应是不包括工业纯铁，正确的碳钢锻造温度范围应该如下图所示。

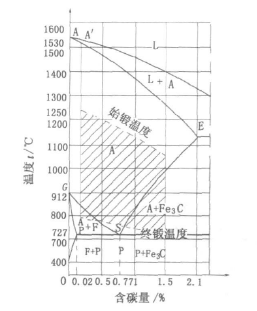

图   碳钢的锻造温度范围
