冷轧板精细冷却装置使用过程中存在的问题及改进措施

来源: 余姚市通达钢材有限公司  作者: http://www.chuntie.com.cn/  时间: 2012-11-22

　　分段冷却的喷嘴只能打开或关闭，不能进行单个喷嘴流量的控制。其根据剩余板型偏差，如果大于某一阈值，则喷嘴打开，如果小于某一阈值，则喷嘴关闭。这就导致了某些喷嘴频繁的开启关闭，而有些喷嘴则长期处于一种工作状态，这就导致频繁调节的喷嘴阀阀芯密封容易破损，而长期处于关闭的喷嘴容易沉积铁粉导致喷嘴阀阀芯卡死。由于乳化液压力比空气压力大，当喷嘴阀阀芯密封破损后，乳化液会沿着压缩空气管道进入控制阀岛。

　　众所周知，阀岛是个很紧密的控制元件，进乳化液后如果某一片阀有问题，那就意味着整个阀岛需更换。在冷轧深冲板工艺中，喷嘴如果不能正常开启或关闭，它将不仅不能起到调节冷轧深冲板板型的作用，还有可能使冷轧深冲板板型更差甚至长期不喷的区域会产生热划痕。

　　1．在通过上述问题的研究后，我们发现以下两点问题。

　　（1）阀岛容易失效，归咎原因主要是压缩空气不够清洁，尽管管道前加装了过滤器。再其次就是阀芯密封破损导致乳化液倒灌至阀岛。

　　（2）喷嘴阀容易失效，归咎主要原因是设计欠缺，阀芯密封一边封乳化液一边封压缩空气本身对密封就是一种挑战，一旦密封失效乳化液就会进入阀岛使阀岛失效。

　　2．针对上述两点，做出了如下改进。单独设立空压站提供压缩空气，管道及蓄气罐全采用不锈钢耐腐蚀材料，加装高精度空气过滤装置及干燥器。

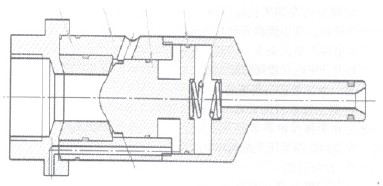

　　如图1所示，在不改变安装要求的同时自主重新设计喷嘴阀，双组密封，使得水封和气封分开，如果一旦有一个密封失效，另外一组密封还可以将乳化液和水分开。

图1    改进后的喷嘴
