精细冷却装置的组成及工作原理

来源: 余姚市通达钢材有限公司  作者: http://www.chuntie.com.cn/  时间: 2012-11-21

　　精细冷却主要有冷轧板板型测量装置、信号处理装置、喷嘴控制部分、喷嘴执行部分组成，其工作原理如图1所示。

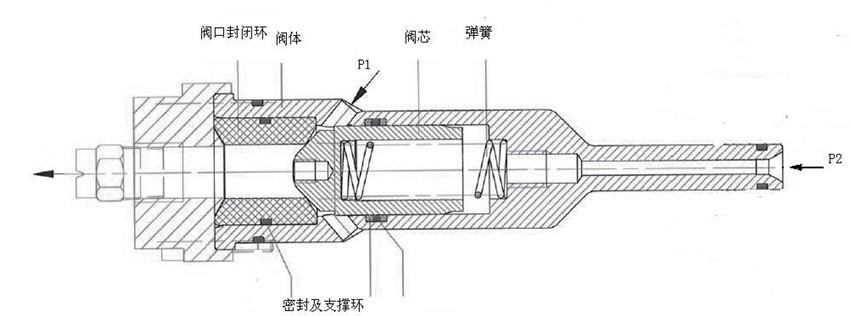

图1    喷嘴阀的工作原理

　　当空气接通时喷嘴阀空气端压力增大，阀芯压缩空气端受力P2大于乳化液端P1，喷嘴阀芯向前移关闭乳化液，当压缩空气关闭时，P2<P1，喷嘴阀芯向后移，乳化液打开使该区域的辊面冷却。

　　在目前，国内部分冷连轧机组为了得到更好的板型，相继给机组装配了精细冷却装置。实践表明，在冷连轧板特别是宽幅冷轧板过程中通过对乳化液分段冷却控制系统的合理控制与正确利用可以获得更好的冷轧板板型及表面质量。目前部分钢厂引进了精细冷却装置，并得到了较良好的应用，尽管他们在消化吸收新技术的同时还不断创新，但是目前精细冷却装置在生产实践中仍然或多或少的还存在一些问题有待改进。
