冷轧板的热处理

来源: 余姚市通达钢材有限公司  作者: http://www.chuntie.com.cn/  时间: 2012-10-11

　　工厂选用炉形不同，热处理工艺制度亦不同。因钢种不同退火分初退火、中间退火和成品退火。初退火主要用于45号碳钢以上和合金钢、高合金钢的热轧板卷。因为这些钢强度高硬度高，冷轧难以进行，所以要进行初退火，以降低硬度消除硬化，为冷轧板做好组织准备。生产中优质高中碳钢的初退火一般采用再结晶退火，而对于中合金钢和高合金钢可根据要求采用不完全退火或再结晶退火。中间退火目的是为了消除第一次冷轧的加工硬化，消除内应力，降低硬度，恢复塑性，以便继续进行冷轧。中间退火一般采用再结晶退火。除非特殊需要，一般尽量合理选用原料，不需中间退火和二次轧制。成品退火用于消除冷轧造成的内应力和加工硬化，使钢板具有标准所要求的力学性能、工艺性能及显微组织结构。为达到这一目的，一般采用再结晶退火。当生产5O号钢，而又要求其组织为片状珠光体时，只能采用完全退火来达到这一要求。根据钢种和性能要求也可以进行其他相应的热处理。图1显示了冷变形金属在加热时力学性能的变化。

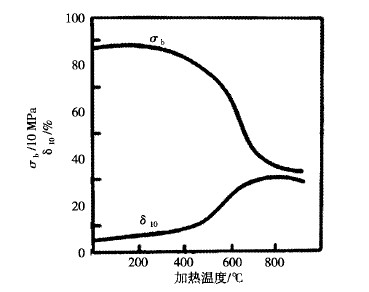

图1   冷变形金属在加热时力学性能的变化
