对45号优碳纯铁圆钢的高倍检验

来源: 余姚市通达钢材有限公司  作者: http://www.chuntie.com.cn/  时间: 2012-07-25

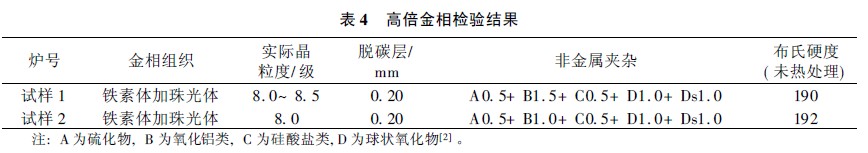

　　对裂纹比较严重的45号优碳纯铁圆钢的钢材上取样进行扫描电镜高倍分析, 检验结果见下表。

　　1.裂纹抛光态形貌

　　切取的45号优碳纯铁圆钢的试样横断面并将其抛光, 在抛光态下观察裂纹形貌, 裂纹从表面向试样内部扩展, 深浅不一, 裂纹宽度较宽, 尖端较圆钝, 裂纹周围没有其它类型的夹杂物聚集。在整个试样中没有夹杂物的区域未发现裂纹。据以上分析, 试样表面肉眼可见的裂纹是由非金属夹杂物或显微疏松引起的。

　　2.能谱分析

　　对有裂纹的试样进行观察, 发现试样中存在较多尺寸较大的夹杂物, 最大的长约100 Lm 左右, 还有部分显微疏松缺陷, 裂纹附近区域大夹杂物相对更多。能谱分析结果表明这些夹杂物主要为硅酸盐类及氧化物, 见图1。从图1可看到, 硅酸盐夹杂物是的45号优碳纯铁圆钢产生裂纹的主要原因之一。

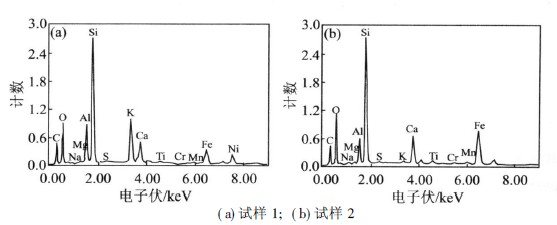

图1  45号优碳纯铁圆钢夹杂物能谱分析
