45号纯铁圆钢的测试分析结果

来源: 余姚市通达钢材有限公司  作者: http://www.chuntie.com.cn/  时间: 2012-07-24

　　1.化学成分

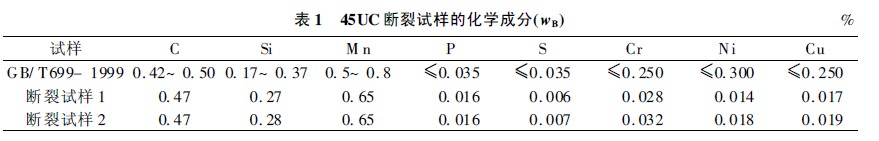

　　随机抽取510.2mm样品进行现场加工,发现都有裂纹,试样的化学成分检测结果见表1。断裂试样的化学成分都在标准范围内,符合国标要求。另外还对断裂试样的残余元素(如铬、镍、铜、钼)及气体含量进行了检测,都符合国标要求。

　　2.室温拉伸性能测试

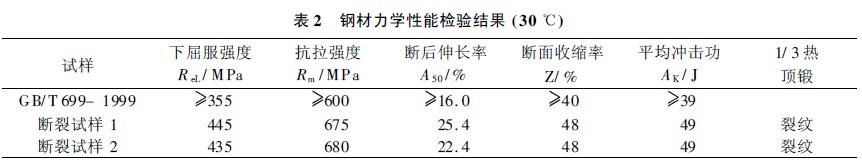

　　45号优碳纯铁圆钢室温拉伸性能结果见表2,下屈服强度、抗拉强度、断后伸长率、断面收缩率、平均冲击功均高于GB/T699-1999的要求。

　　3.金相组织及显微硬度检验

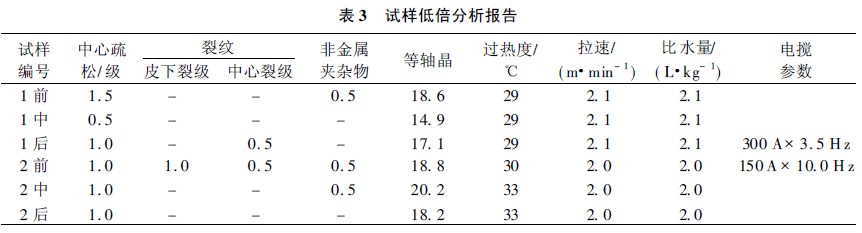

　　从试样的原始低倍组织看出,在横截面上有明显的中心疏松、针孔、白亮带。试样的低倍分析见表3。

　　试样纵截面的金相组织为铁素体加珠光体两相组织。晶粒细小均匀,铁素体分布在珠光体周围形成网状结构。

　　从开裂断口附近取纵向试样做夹杂物检测,以观察母材的夹杂情况。从开裂处缺陷部位取横截面试样,以观察夹杂物是否在缺陷部位聚集。从表3可知：断裂试样断口附近的夹杂物正常,未发现大型夹杂物。
