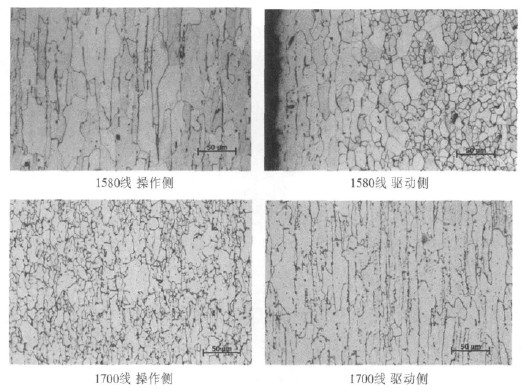

冷轧深冲板边部混晶是冷轧卷无法避免的，主要是由于带钢边部散热较快，使边部的相变先于中间部分发生，相变产生的先共析铁素体长大造成混晶。冷轧应尽量减少边部混晶区域，要采取措施使边部与中间温度差控制在合理范围内。对SPHC深冲冷轧板钢卷边部做金相组织分析，见下图。
