电磁纯铁的磁性热处理方法

来源: 余姚市通达钢材有限公司  作者: http://www.chuntie.com.cn/  时间: 2012-06-28

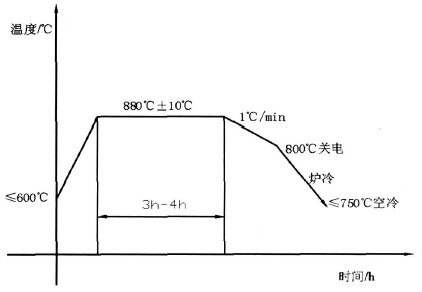

　　为了避免厚度小于等于0.8mm的电磁纯铁零件,在磁性处理后出现矫顽力不合格或有上升趋势的现象,根据电磁纯铁磁性热处理原理和目的,采用较低的加热温度,较短的保温时间,防止零件组织晶界发生过烧,制订的磁性热处理工艺规范,如下图所示。

　　上图的工艺规范适用于薄型零件的常规磁性热处理,适用于大批量或小批量生产,一般一次处理样件矫顽力即可达到DT4E Hc<=64A/mm,DT4C Hc<=48A/mm,满足设计技术要求。
