冷轧板的夹杂物形态的控制

来源: 余姚市通达钢材有限公司  作者: http://www.chuntie.com.cn/  时间: 2012-05-23

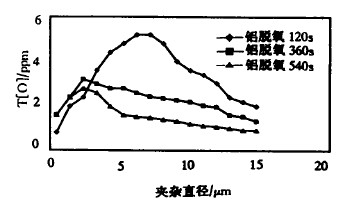

　　冷轧板的RH真空处理进行铝脱氧后用PSM法测定的夹杂颗粒分布所得的各种直径所占T[O]随时间的变化见下图。

冷轧板的RH真空处理后的各种直径的夹杂物颗粒所占T[0]随时间的变化

　　由上图可看到，冷轧板的RH真空处理进行铝脱氧后夹杂物颗粒分布所得的各种直径随均匀时间的延长，大颗粒夹杂减少了。如果铝脱氧后均匀时间保证在5min以上，钢中的夹杂物含量将会很低，且大部分夹杂直径在3以下。

　　在冷轧板的RH真空处理进行铝脱氧后用PSM法测定的夹杂物颗粒直径分布，将之较好地整理成公式：

　　N=No·exp(一a·D)

　　式中：D为夹杂粒径；N为夹杂颗粒个数(1／kg)；No和a为常数。由公式可知，冷轧板的RH真空处理铝脱氧后夹杂颗粒直径与个数的对数成正比。
