超低碳、低锰高纯度YT01原料纯铁的开发

来源: 余姚市通达钢材有限公司  作者: http://www.chuntie.com.cn/  时间: 2012-05-04

　　YT0、YT00系列高纯度原料纯铁是专门针对中、低牌号NdFeB磁性材料研制的，由于钢中含有较高的对NdFeB磁性能影响极为不利的锰元素，对于高性能的NdFeB来说，使用起来不够理想为此，我们结合用户反映情况拟定了更高纯度专f-l,gl于高性能NdFeB的原料纯铁YT01试制技术条件(见下图)。

YTO1原料纯铁标准成分%(最大值)

　　YT01超低碳低锰高纯度原料纯铁与YT0、Y1r00系列原料纯铁的不同之处在于把成品中的Mn含量降低，控制总氧及微量元素的含量．钢质更加洁净。Mn含量的降低，无形中增加了钢的冶炼难度。首先，对转炉用铁水条件进行了严格控制，即铁水必须具备低Mn、S的特点。其次，冶炼过程须控制好钢液的氧化性，尽量降低成品中的夹杂物含量。由于Mn／S降低，确定合适的加热、轧制制度，避免红脆导致的热轧开裂尤其显得重要。

　　经过凡批试制，我们对试制结果比较满意。对成品中24个元素(包括常规与微量元素)的化学分析(见下图)表明，纯度可达到99．85％，真正实现了“纯铁”的高纯度。经对用户使用情况进行跟踪．超低碳、低锰高纯度YT01原料纯铁用于NdFeB磁性材料其性能已经达到N48的高牌号。

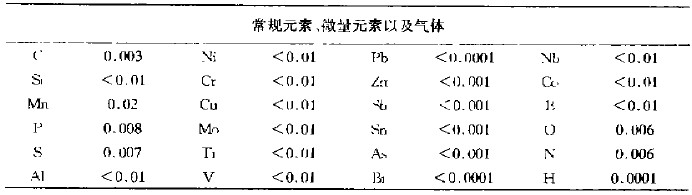

YTO1原料纯铁成分化学分析结果%
